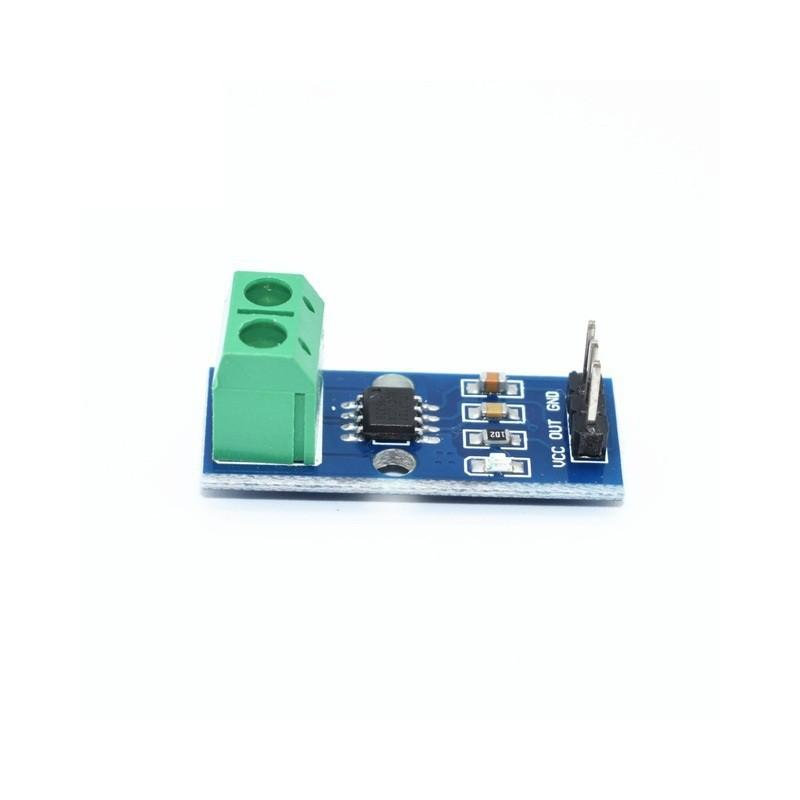

Description Capteur de Courant 20A ACS712 Description courte : Le capteur ACS712 20A permet de mesurer des courants alternatifs ou continus jusqu’à ±20A avec une sortie analogique proportionnelle au courant détecté. Idéal pour surveiller la consommation de moteurs, batteries ou autres charges importantes dans vos projets électroniques. Caractéristiques techniques : – Plage de mesure : ±20A – Tension d’alimentation : 5V – Sortie analogique proportionnelle au courant – Précision typique : ±1.5% – Sensibilité : 100 mV/A – Isolation galvanique entre circuit de mesure et charge – Interface analogique compatible Arduino et microcontrôleurs – Dimensions compactes Connexion avec Arduino : Connectez la sortie analogique du capteur à une entrée analogique Arduino (ex. A0). Alimentez le capteur en 5V et GND depuis la carte Arduino. Exemple de code Arduino : // Mesure courant avec ACS712 20A const int pinAnalog = A0; const float tensionRef = 5.0; // Tension de référence Arduino const float resolutionADC = 1023.0; // Résolution ADC 10 bits const float sensibilite = 0.100; // Sensibilité en V/A pour ACS712 20A void setup() { Serial.begin(9600); } void loop() { int lectureBrute = analogRead(pinAnalog); float tensionSortie = (lectureBrute / resolutionADC) * tensionRef; float courant = (tensionSortie - (tensionRef / 2)) / sensibilite; // Courant en ampères Serial.print("Courant mesuré : "); Serial.print(courant); Serial.println(" A"); delay(1000); } Applications : – Surveillance de courant élevé – Projets robotiques et moteurs – Domotique et systèmes de protection électrique – Mesure et contrôle de consommation
